1. 실험 목표 자유낙하운동의 원리와 적용 사례에 대해 알아보고 실험하기, 실험결과 분석하기 2. 준비물 아두이노 우노, 점퍼선, 충격감지센서, 적외선감지센서, 브레드 보드,LCD 3. 사전학습 자유낙하 운동이란? 자유낙하운동은 중력의 영향을 받는 물체가 외부 힘에 영향을 받지 않고 자유롭게 떨어지는 운동입니다. 공중에 있는 물체가 수직으로 아래로 가속되며 속도가 증가하는 운동을 의미하며, 중력에 의해 발생됩니다. 자유낙하운동에서 물체의 초기 속도는 0이며 중력의 가속도에 따라 점점 빨리 가속됩니다. 이 때 지구의 중력 가속도는 약 9.8m/s²이며 자유낙하운동에서 물체는 시간에 따라 일정한 가속도로 추락합니다. 추락 운동에서 물체의 이동 거리는 시간의 제곱에 비례하여 증가합니다. 따라서, 자유낙하운동은 중력만이 작용하는 상태에서 발생하는 운동으로, 초기 속도 없이 시간에 따라 등속적으로 가속되어 운동하는 현상입니다. 물체의 운동 시간(t)과 자유 낙하 거리(h)를 알 수 있을 때, 중력 가속도(g)를 알아야 합니다. 지구의 중력 가속도는 보통 9.8m/s²로 가정합니다. 물체의 초기 속도를 0이라고 할 때, 자유낙하운동에서 속도(v)는 시간에 비례해 증가하므로 v=gt로 나타낼 수 있습니다. 중력 계산 물체가 자유낙하 할 때 물체의 위치 에너지는 모두 운동 에너지로 변하므로 ½mv²=mgh를 만족합니다. 이 때, v=gt이므로 ½mg²t² = mgh이고, ½gt² = h, g = 2h/t²이 됩니다. 자유낙하 시간(t) 적외선 센서로 물체를 감지해 물체의 운동 시작 시간을 알 수 있다. 지면에 물체가 떨어졌을 때 충격 감지 센서에 충격이 감지되면 물체의 운동 종료 시간을 알 수 있다. 자유낙하 시간 = (운동 종료 시간) - (운동 시작 시간) 중력(g) 지구 중력 9.8m/s²으로 가정하고 계산한다. 높이(h) 실험 장치를 1m~1.5m로 설치하기 때문에 높이를 알 수 있다. 4. 실험 방법 적외선 센서를 1m~1.5m 높이의 벽에 설치합니다. 암수점퍼선을 5~6개 연장하여 사용합니다. 충격 감지 센서를 적외선 센서와 수직이 되도록 바닥에 설치합니다. 적외선 센서, 충격 감지 센서가 올바르게 작동 되는지 확인합니다. 적외선 센서에서 충격 감지 센서로 물체를 수직으로 떨어뜨립니다. 이 때 과도한 충격으로 충격 감지 센서가 고장나지 않도록 주의합니다. 각 센서가 반응한 시간을 측정해 물체의 운동 시간과 중력을 구합니다. 5. 주의사항 충격감지센서가 실수로 파괴되지 않게 주의하기, 너무 무거운 물건으로 실험하지 않기 6. 실험결과 이번 실험에서는 다양한 자유낙하 가속도 값이 도출되었으며, 11m/s², 9.5m/s², 12m/s² 등 실험마다 다소 다른 결과가 나타났습니다. 이론적으로 지구의 중력가속도는 9.8m/s²이지만, 측정값이 이와 일치하지 않은 이유는 여러 실험 오차 요인이 개입했기 때문입니다. 실험 결과 중 가장 근접하게 반복된 값은 12.5m/s²였으나, 이는 여전히 이론적인 값과 차이가 있습니다. 아래에서는 이번 실험에서 발생한 오차 요인들을 분석하고, 개선 방안을 제시합니다. 오차 발생 원인과 분석 1) 센서의 반응 지연 및 오작동 적외선 감지 센서와 충격 감지 센서가 동시에 정확하게 동작하지 못한 경우, 밀리초(ms) 단위의 미세한 지연이 발생하여 시간 측정에 영향을 줄 수 있습니다. 예를 들어, 적외선 센서가 물체를 인식하는 시점과 충격 감지 센서가 물체가 떨어졌음을 인식하는 시점 사이에 회로 처리 지연이 발생하면 낙하 시간이 실제보다 길거나 짧게 측정될 수 있습니다. 또한, 충격 감지 센서가 물체의 충격을 정확히 감지하지 못하거나 민감도가 일관되지 않으면 반응이 늦어질 수 있으며, 이로 인해 가속도 계산에 오차가 발생합니다. 2) 실험 장비의 설치 및 배치 오차 적외선 감지 센서와 충격 감지 센서가 정확히 수직으로 정렬되지 않았다면 물체가 낙하하는 동안 경로가 비스듬해지며 실제보다 더 긴 경로를 이동하게 됩니다. 이로 인해 운동 시간이 늘어나고, 결과적으로 가속도 값이 작게 측정될 수 있습니다. 또한, 물체를 떨어뜨리는 높이가 정확히 1m~1.5m로 설정되지 않았다면 거리 측정에 오류가 생길 수 있습니다. 높이의 오차는 가속도 계산에 직접적인 영향을 미치기 때문에 실험 결과에 차이가 발생합니다. 3) 공기 저항의 영향 이번 실험에서는 공기 저항을 무시하고 계산했지만, 실제로는 물체가 낙하할 때 공기의 저항을 받기 때문에 이론적인 중력 가속도와 차이가 발생할 수 있습니다. 모양과 질량이 다른 물체를 사용한 경우, 가벼운 물체일수록 공기 저항을 많이 받아 낙하 속도가 늦어질 수 있으며, 이로 인해 시간 측정이 길어지고 가속도 값이 작게 나올 수 있습니다. 4) 물체의 질량과 충격 감지 정확도의 문제 너무 가벼운 물체를 사용하면 충격 감지 센서가 제대로 반응하지 못해 반응 시간이 지연될 가능성이 높습니다. 반면, 너무 무거운 물체는 충격 센서에 과부하를 줄 수 있으며, 반복 실험 중에 센서가 손상될 위험도 있습니다. 또한, 물체가 센서에 닿는 순간 충격이 균일하게 전달되지 않으면 충격 인식 시간이 달라질 수 있습니다. 이와 같은 문제는 가속도 계산의 정확성을 떨어뜨리는 요인이 됩니다. 5) 데이터 수집 및 처리 과정의 오차 아두이노의 타이머 기능이 정확하게 작동하지 않을 경우, 측정된 시간이 실제 시간보다 길거나 짧게 나타날 수 있습니다. 실험 데이터를 LCD 디스플레이에 표시하는 과정에서 데이터 전송 지연이 발생할 경우, 운동 시간이 왜곡되어 최종 가속도 값에 오차가 생길 수 있습니다. 시간 데이터를 밀리초(ms) 단위로 정밀하게 측정하지 못하면 작은 오차가 누적되어 큰 차이로 이어질 수 있습니다. 6) 환경적 요인 실험 장소의 바람, 진동, 소음과 같은 외부 요인도 결과에 영향을 미칠 수 있습니다. 예를 들어, 바람이 불면 물체의 낙하 경로가 변하거나, 충격 감지 센서가 정확히 고정되지 않은 경우 충격 인식에 오류가 발생할 수 있습니다. 또한, 물체가 떨어지는 동안 지면에서 발생하는 미세한 진동이 실험 결과에 영향을 미쳐 가속도 값에 오차를 발생시킬 수 있습니다. 오차 최소화를 위한 개선 방안 센서의 정확도 검증 및 보정 적외선 감지 센서와 충격 감지 센서의 반응 속도를 미리 여러 번 테스트하여 동기화합니다. 더 정밀한 고속 카메라나 고감도 센서를 사용하면 측정 오차를 줄일 수 있습니다. 실험 장비의 정렬 및 고정 센서와 실험 장비를 정밀 측정 도구를 사용해 정확히 수직으로 배치합니다. 실험 중 장비가 흔들리거나 움직이지 않도록 단단히 고정합니다. 공기 저항 최소화 동일한 질량과 형태를 가진 물체를 여러 번 반복 사용하고, 가능하다면 밀도가 높은 물체를 선택해 공기 저항의 영향을 최소화합니다. 데이터 수집 방식 개선 아두이노의 고급 타이머 라이브러리를 활용해 더 정확한 시간 데이터를 수집합니다. 데이터를 실시간으로 컴퓨터에 저장하여 전송 지연이나 데이터 누락을 방지합니다. 환경 제어 실험을 밀폐된 공간에서 진행해 바람과 외부 소음의 영향을 차단합니다. 바닥에 고정된 충격 감지 센서를 사용해 진동을 최소화합니다. 결론 이번 실험에서는 다양한 오차 요인으로 인해 측정된 자유낙하 가속도 값이 이론적인 9.8m/s²와 일치하지 않는 결과를 보였습니다. 가장 근접한 측정값은 12.5m/s²였으며, 이는 이론값과 비교해 약간의 차이가 있었습니다. 그러나 이러한 오차를 통해 실험 과정에서의 정확성과 오차 분석의 중요성을 배울 수 있었습니다. 실험 결과를 신뢰할 수 있는 데이터로 만들기 위해서는 정밀한 장비 설정과 환경 제어가 필수적입니다. 이번 경험을 통해 장비의 세부적인 배치와 측정 방식의 중요성을 체감할 수 있었으며, 향후 더 나은 실험을 위해 반복 측정과 개선된 장비를 활용할 계획입니다. 과학적 실험은 반복과 개선의 과정을 통해 발전하며, 이번 자유낙하 실험을 통해 이를 실감할 수 있었습니다. 7. 소감 이번 자유낙하 실험은 단순한 물리적 원리를 직접 체험하고, 그 이론과 실제 데이터 사이에서 발생한 오차를 분석하는 과정에서 과학적 사고와 문제 해결 능력을 기를 수 있는 값진 경험이었습니다. 이 실험을 통해 단순히 결과만 도출하는 것이 아니라, 실험 과정에서 발생할 수 있는 다양한 변수를 이해하고 개선하는 방법을 모색하는 과정의 중요성을 깨달았습니다. 1) 과학적 정확성의 중요성 실험 초반에는 자유낙하라는 단순한 물리적 현상이기에 가속도 값이 쉽게 9.8m/s²에 수렴할 것이라 기대했지만, 다양한 오차로 인해 실험 결과가 기대와 달랐습니다. 이를 통해 과학적 실험에서 작은 오차 하나도 전체 결과에 큰 영향을 미칠 수 있음을 실감했습니다. 이번 경험은 실험의 정확성을 높이기 위해 장비의 정렬, 측정 환경, 데이터 처리 등 세부적인 부분까지 신경 써야 한다는 점을 배우는 계기가 되었습니다. 2) 실패와 오차의 가치 실험 중에는 예상하지 못한 여러 문제들이 발생했지만, 이를 해결하고 원인을 분석하는 과정에서 실패를 통해 성장하는 경험을 할 수 있었습니다. 오차 분석이 단순히 실수를 발견하는 것이 아니라, 그 속에서 문제를 해결하고 개선할 기회를 찾는 과정임을 깨달았습니다. 이는 단순한 지식 습득을 넘어 문제 해결 능력과 비판적 사고력을 기를 수 있게 해주었습니다. 앞으로 어떤 문제를 마주하더라도 반복적 실험과 개선 과정을 통해 점차 더 나은 결과를 만들어가는 태도가 중요함을 배웠습니다. 3) 협업과 실험 계획의 중요성 실험을 준비하고 실행하는 과정에서는 아두이노와 각종 센서를 조립하고 코드와 데이터 수집을 조정하는 작업이 필요했습니다. 이 과정에서 팀원들과 역할을 분담하고 협력하는 것이 얼마나 중요한지 체감할 수 있었습니다. 실험 계획이 명확하지 않을 경우 시간이 낭비될 수 있기에 사전 계획을 치밀하게 세우고, 각 단계별로 문제를 예상하며 준비하는 것이 중요함을 느꼈습니다. 이 경험은 향후 프로젝트나 팀 단위의 협업에서도 유용하게 활용될 수 있을 것입니다. 4) 이론과 실제의 차이 이해 이론적으로는 모든 물체가 중력 가속도에 의해 동일하게 낙하한다고 배웠지만, 실험을 통해 실제 상황에서는 공기 저항, 장비의 한계 등 다양한 변수가 작용한다는 사실을 알게 되었습니다. 이를 통해 이론과 실제 사이의 차이를 이해하고 분석하는 능력이 중요하다는 것을 깨달았습니다. 이는 단순히 교과서 지식을 외우는 것을 넘어, 현실 속 문제에 적용할 수 있는 응용력을 기르는 데 큰 도움이 되었습니다. 5) 환경적 요인과 세부적인 조정의 필요성 이번 실험에서 바람이나 진동, 장비의 미세한 배치 오류와 같은 작은 환경적 요인들이 결과에 영향을 미친다는 것을 직접 경험했습니다. 이를 통해 정밀한 실험 환경을 조성하고, 실험 도중 발생할 수 있는 예기치 못한 변수를 통제하는 것이 얼마나 중요한지 깨달았습니다. 이러한 경험은 과학 실험뿐만 아니라 일상 생활에서도 작은 디테일에 주의를 기울이는 습관을 가지는 데 도움이 될 것입니다. 미래에 활용할 수 있는 점 이번 실험에서 얻은 경험은 앞으로 다양한 실험과 프로젝트에서 유용하게 활용될 수 있습니다. 정확한 측정과 오차 분석 능력을 통해 과학적 사고력을 발전시킬 수 있었고, 협업과 계획의 중요성 또한 깨달았습니다. 이러한 태도와 경험은 학교 생활뿐만 아니라 미래 진로에서도 중요한 자산이 될 것입니다. 또한, 문제 상황에 직면했을 때 포기하지 않고 개선점을 찾아 해결하는 과정의 중요성을 깨달았으며, 이는 앞으로 어떤 도전에서도 긍정적인 태도를 가지는 데 큰 도움이 될 것입니다. 이처럼 이번 실험은 단순히 물리 법칙을 이해하는 데 그치지 않고, 실제 실험을 통해 과학적 사고력, 협업 능력, 문제 해결 능력을 키울 수 있는 소중한 경험이었습니다. 앞으로도 이 경험을 바탕으로 더욱 정밀한 실험과 다양한 도전을 이어나가고자 합니다.

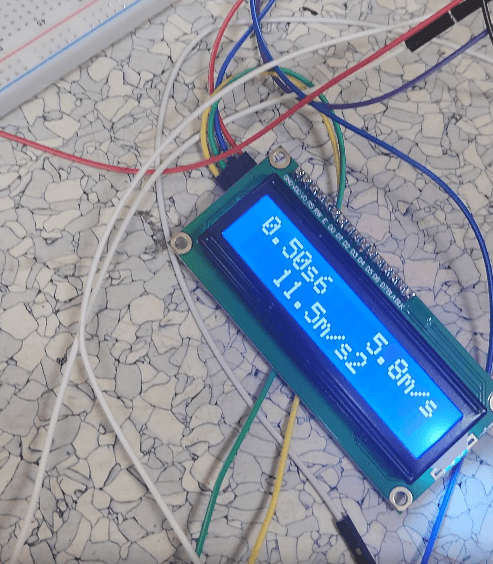

최종코드의 코드해설 : 이 프로그램은 아두이노 우노와 적외선(IR) 감지 센서, 충격 감지 센서, LCD 디스플레이를 사용해 물체의 자유낙하 시간을 측정하고, 이를 바탕으로 **중력 가속도(g)**와 **최종 속도(v)**를 계산하여 출력하는 기능을 구현한 것입니다. 먼저 코드에서는 필요한 라이브러리와 변수를 선언합니다. 물체의 낙하 시간을 기록하기 위해 **시작 시간(start_time)**과 **종료 시간(end_time)**을 저장하는 변수를 사용하며, 두 시간의 차이를 **경과 시간(elapsed_time)**으로 계산합니다. 물체가 떨어진 **높이(h)**는 1.47m로 설정되었고, **중력 가속도(g)**와 **최종 속도(v)**를 계산하기 위한 변수를 선언합니다. 적외선 센서는 핀 3에, 충격 감지 센서는 핀 2에 연결되며, LCD 디스플레이는 I2C 주소 0x27을 사용해 제어됩니다. 초기 설정 부분인 setup() 함수에서는 LCD를 초기화하고, 시리얼 통신을 9600bps로 시작합니다. 또한 충격 감지 센서의 자동 보정 기능을 비활성화하고, 센서의 민감도를 높게 설정하여 작은 충격도 감지할 수 있게 합니다. 반복적으로 실행되는 loop() 함수에서는 적외선 센서와 충격 감지 센서의 값을 읽어옵니다. 적외선 센서가 물체를 감지하면 시작 시간을 기록하고, 충격 센서가 바닥에 닿은 물체를 감지하면 종료 시간을 기록합니다. 두 시간의 차이를 계산하여 경과 시간을 초 단위로 변환합니다. LCD 디스플레이에 자유낙하에 걸린 시간과 중력 가속도를 출력하는 과정도 포함됩니다. 중력 가속도(g)는 2h/t² 공식을 사용해 계산되며, 최종 속도(v)는 g × t로 계산합니다. LCD 화면에는 경과 시간, 최종 속도, 그리고 중력 가속도 값이 각각의 단위와 함께 표시됩니다. 코드는 실험 중 센서의 응답을 시리얼 모니터로 출력하며, 각 측정 후 약간의 지연 시간을 둬 화면을 안정적으로 갱신합니다.
